spi总线

spi 总线是一种三线同步总线。由于其强大的硬件功能，与spi相关的软件相当简单，这使得cpu有更多的时间来处理其他事务，spi 总线串行外设接口spi(串行外设接口)总线Technology是摩托罗拉推出的同步串行接口，Iic 总线是荷兰philips公司总线开发的一种高效、实用、可靠的双向双线串行数据传输结构，它将各个电路划分成各种功能的模块，并进行软件设计，每个功能模块电路中集成有一个iic 总线接口电路，因此可以挂在总线上，很好地解决了很多功能ic与cpu之间的输入输出接口，使其连接方式非常简单。

SPI 总线有四根线，分别是SCK、SDO、SDI、SS，可以用来挂多个从设备。但是在挂多个从设备的时候，主设备需要做N选解码器来选择要接入的从设备，所以主设备上的管脚比较多。SPI 总线当只有一个从器件时，只要使用SCK、SDO和SDI，SPI就比I2C 总线好。I2C 总线只有两条线路，SCL，SDA。，也可以挂多个从设备。从设备的选择直接取决于协议，无需添加物理线路。

1: SPI是一种高速全双工同步通信总线；2:四线连接，MISO主设备数据输入，从设备数据输出；MOSI主设备数据输出，从设备数据输入；由主设备产生的SCLK时钟信号；CS从器件的片选信号受主器件控制。3:主机和从机各有一个串行移位寄存器，两个寄存器中的数据同时交换。如果只执行写操作，主机只需忽略接收到的字节；如果主机想要读取从机中的字节，它必须发送一个空字节来触发从机的传输。

串行外设接口SPI(serial peripheral interface)总线technology是摩托罗拉推出的同步串行接口，现在市面上大部分MCU(微控制器)都配有SPI硬件接口，如i.MX、TI系列MCU等。SPI用于CPU和各种外设之间的全双工和同步串行通信。SPI可以同时发送和接收串行数据。它只需要四条线就可以完成单片机与各种外围设备的通信。这四条线分别是:串行时钟线(CSK)、主输入/从输出数据线(MISO)、主输出/从输入数据线(MOSI)和低电平有效从选择线CS。

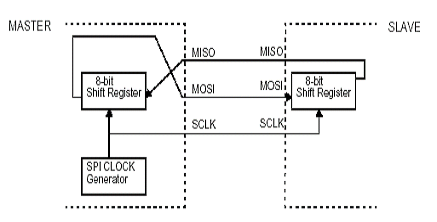

SPI工作时，移位寄存器中的数据从输出引脚(MOSI)逐位输出(高位优先)，而从输入引脚(MISO)接收的数据则逐位移位至移位寄存器(高位优先)。发送一个字节后，从另一个外设接收的字节数据进入移位寄存器。主SPI的时钟信号(SCK)同步传输。典型的系统框图如下图所示。

internal 总线是内部结构，是cpu、内存、输入输出设备传递信息的公共通道。Internal 总线，它在内部连接处理器的所有结构单元。其宽度可以是8、16、32、64或128位。例如总线用于CPU内部、寄存器之间以及算术逻辑单元ALU与控制单元之间的数据传输，称为片内总线(即片内总线)。目前比较流行的几种内部总线技术:1。I2C总线I2C(INTERIC)总线1982是飞利浦公司推出的一种新型总线近年来广泛应用于微电子通信控制领域。

在主从通信中，多个I2C 总线设备可以同时连接到I2C 总线上，通过地址可以识别通信对象。2.SPI总线串行外设接口(SPI)总线technology是摩托罗拉推出的同步串行接口。摩托罗拉生产的大多数单片机都配有SPI硬件接口，如68系列单片机。

IIC的地址是相同的，但是两个EEROM中的一部分也可以通过从外部连接一个高或低的引脚来改变地址一位，达到连接两个从设备的目的。IIC通信必须有不同的地址，SPI由芯片选择控制。事情是这样的。spi 总线串行外设接口spi(串行外设接口)总线Technology是摩托罗拉推出的同步串行接口。

spi 总线是一种三线同步总线。由于其强大的硬件功能，与spi相关的软件相当简单，这使得cpu有更多的时间来处理其他事务，Iic 总线是荷兰philips公司总线开发的一种高效、实用、可靠的双向双线串行数据传输结构，它将各个电路划分成各种功能的模块，并进行软件设计。每个功能模块电路中集成有一个iic 总线接口电路，因此可以挂在总线上，很好地解决了很多功能ic与cpu之间的输入输出接口，使其连接方式非常简单。
