换热器板式,掌握板式换热器安装图有必要吗?

5.用光检查板，看是否有穿孔。6.检查进出口管道和通道是否有介质堵塞，并检查过滤器是否清洁。7.用钛拆卸板式换热器板时，严禁接触明火，会发生氧化。2.拆卸板式换热器1的注意事项。拆卸板式换热器时，先松开中间的螺钉，再松开四个角的螺栓。松开螺栓时，先转12圈，慢慢松开，直到完全松开。

板式换热器是一种在一种或两种介质之间进行热交换的装置。今天边肖主要讲一下板式换热器的四种连接方式。1.一般上面有四个接口，分别是:1。冷介质入口2、冷介质出口3、热介质入口4、热介质出口2和板式换热器。四个接口的作用主要是保证换热器内介质的对流，实现换热效果。3.四种接口的连接形式:1。法兰接口2、松套法兰接口3、螺纹接口4、快速连接接口。法兰连接接口应用广泛，在Zui也是比较常见的一种。

普通板式换热器的流程多为单一流程。为了增加换热面积，还会采用双流程、三流程等多流程组合。这个客户不用担心，如何配置是板式换热器厂家根据工况选择计算的。四个接口同侧，是板式换热器Zui标准常见的位置形式，通常用于水-水换热和汽水换热。四个接口在夹板的一个平面上，按照规定的定位尺寸分布在四个角上。这种界面形式多用于单流程。

FQ/kK*△tmF为换热器的有效换热面积Q，总换热能力K为污垢系数，一般为0.80.9K为传热系数△ TM为对数平均温差板式换热器:板式换热器是由一系列波纹金属片堆叠而成的新型高效换热器。各板之间形成细长的矩形通道，通过半板进行热交换。与常规管壳式换热器相比，在相同的流阻和泵功耗下，其传热系数要高得多，在适用范围内有取代管壳式换热器的趋势。

品牌型号:Huawei MateBookD15系统:窗口11板式换热器各板之间形成细长的矩形通道，通过半板进行换热。工作流体流过两块板之间形成的狭窄而曲折的通道。冷热流体依次通过流道，中间有夹层板将流体隔开，通过这个板进行热交换。板式换热器是由一系列波纹金属板组成的高效换热器。在各种板之间形成薄的矩形通道，并且通过板进行热交换。

板式换热器是由一系列波纹金属板组成的高效换热器。在各种板之间形成薄的矩形通道，并且通过板进行热交换。板式换热器是液-液和液-汽换热的理想设备。具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、应用广泛、使用寿命长等特点。在相同的压力损失下，其传热系数比列管式换热器高35倍，占用列管式换热器面积的三分之一，热回收率可高达90%。

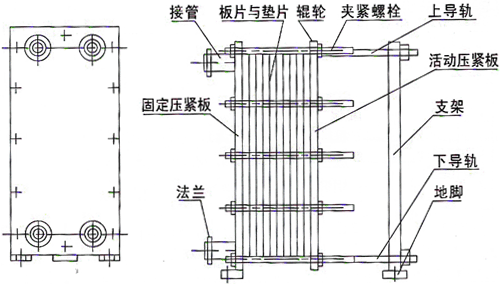

板式换热器是换热器的一种，是一种新型高效的换热器，主要由一系列波纹金属板组成。仪器中的每块板组合起来形成一个细长的矩形通道进行换热，那么板式换热器的原理是什么呢？板式换热器与管壳式换热器相比有什么优势？让我们来看看，板式换热器的原理是什么？1.结构原理板式换热器的结构原理是一种组合结构，是指可拆式板式换热器中的冲压波纹薄板按一定间隔用垫片密封，用特制的框架和压紧螺钉叠加压紧。板片和垫片的四个角孔是流体的分配和收集管道，可以合理的将冷热流体分开，通过板片进行热交换。
